Насоси-дозатори PKX

МЕМБРАННІ СОЛЕНОЇДНІ НАСОСИ

PKX





Мембранні соленоїдні насоси PKX


PKX - соленоїдні мембранні дозуючі насоси з аналоговим управлінням, виготовлені в економічному варіанті і мають компактні зовнішні розміри. У дозуючих насосах серії PKX корпус виконаний з антикислотного пластика, а панель управління насоса захищена плівкою від УФ випромінювання. Всі моделі серії PKX оснащені стандартними головками з поліпропілену з ручним клапаном стравлювання повітря. Універсальний кронштейн кріплення дозволяє провести настінне або горизонтальне кріплення насоса, залежно від технічних вимог. Насоси мають підтримку датчика рівня (за винятком моделі MA/A). Продуктивність насосів від 1 до 10 л/год, тиск до 6 бар. Клас пиловологозахисту: IP65.

ГРАФІКИ ПРОДУКТИВНОСТІ
Графіки продуктивності насосів PKX

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Тип насоса

Макс. потік Max імп/хв

Обсяг імпульсу

Довжина ходу плунжера

Висота всмоктування Стандартна напруга

Спож. потужність

Вага нетто

л/год бар мл мм м Вт А кг

0105

1

5

120

0.14

0.80

2.0 230V 50 Hz

32

0.14

1.9

0206

2

6

120

0.28

0.80

2.0 230V 50 Hz

32

0.14

1.9

0303 3 3 120 0.42 1.0 2.0 230V 50 Hz 32 0.14 1.9

0505

5

5

120

0.69

1.1

2.0 230V 50 Hz

32

0.14

1.9

0702

7

2

120

0.97

1.3

2.0 230V 50 Hz

32

0.14

1.9

10

1

Продуктивність насосів визначена при тестуванні водою середньої жорсткості, при номінальному тиску, висоті огорожі рідини 1.5м, 25 °C

Модельний ряд мембранних насосів-дозаторів серії PKX

MA/A

• Аналоговий мембранний дозуючий насос з ручнім управлінням.
• Постійний ON/OFF режим дозування.
• Ручне регулювання продуктивності 0÷100%.
• Два індикатори відображення статусу роботи.
• Ручка потенціометра для регулювання продуктивності.
• Без підтримки датчика рівня.

Інструкція

MA/AL

• Аналоговий мембранний дозуючий насос з ручнім управлінням.
• Постійний ON/OFF режим дозування.
• Ручне регулювання продуктивності 0÷100%.
• Три індикатора відображення статусу
• Ручка потенціометра для регулювання продуктивності.
• Підтримки датчика рівня (датчик в комплект не входить).

Інструкція

FT/A

• Дозуючий насос, що працює від імпульсного витратоміра.
• Два основні режими роботи. Режим 1. Пропорційний 1х1: один ухвалений імпульс від витратоміра = 1 інжекції насоса. Режим 2. Дозування в тимчасовому інтервалі 1х (0-60 сек): один ухвалений імпульс від витратоміра = дозації в інтервалі 0-60 сек.
• Три індикатора відображення статусу
• Ручка потенціометра для регулювання продуктивності.
• Підтримки датчика рівня (датчик в комплект не входить).

Інструкція

МАТЕРІАЛИ ПРОТОЧНОЇ ЧАСТИНИ НАСОСУ
Матеріали проточної частиниСтандартне виконання Виконання за окремим запитом
Головка насоса
ПП
ПП, ПВХ, н/ст AISI 316, PTFE, PVDF
Мембрана Тефлон (PTFE) -
Ніпеля головки Поліпропілен -
Кульові клапана (ball valves)
- Кераміка, н/ст (AISI 316), Hastelloy
Залипаючі клапана (lip valves) VITON® (FPM) DUTRAL® (EPDM), Силікон (Silicone), Нітрил (NBR)
Ущільнення / прокладки (Orings) VITON® (FPM) DUTRAL® (EPDM), Силікон (Silicone), Нітрил (NBR)
Фільтр забору реагенту Поліпропілен VITON® н/ст (AISI 316), Тефлон (PTFE)
Шланг забору / стравлювання 4х6 ПВХ прозорий Тефлон (PTFE), PVDF
Шланг скидання 4х6 ПЕ матовий, напірний Тефлон (PTFE), PVDF
ТРАНСФОРМАЦІЯ НАСОСУ

ТРАНСФОРМАЦІЯ НАСОСУ PKX

  Завдяки універсальному кронштейну, насоси цієї серії легко трансформуються для монтажу на стіну або для горизонтального кріплення (наприклад, на ємність з хімічними реагентами)
Комплект поставки дозуючих насосів
1 шт. - Мембранний дозуючий насос
4 м.п. - Шланг забору з гнучкого ПВХ *
2 м.п. - Шланг скиду з напірного ПЕ
1 шт. - Клапан забору реагенту
1 шт. - Клапан упорскування реагенту
1 шт. - Паспорт - інструкція
______________________________________________________________________________________________________________________
* 4 м.п. шланга для насосів з головкою PVDF 2-15 л / год (включаючи 1 л / ч); з них передбачено 2 м.п. для лінії з ручним клапаном стравлювання повітря

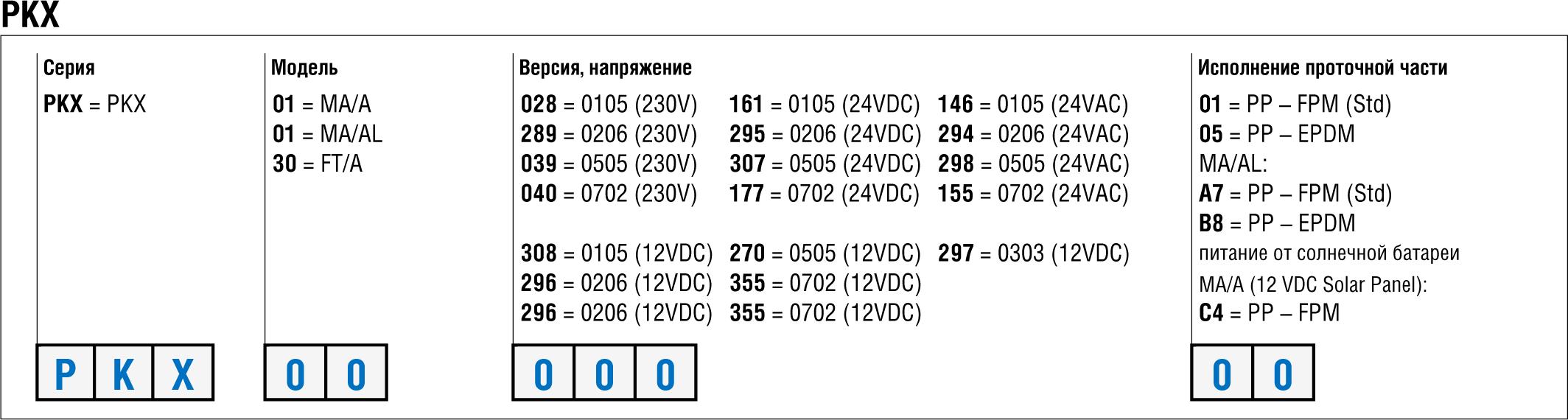

РАСШИФРОВКА КОДА
